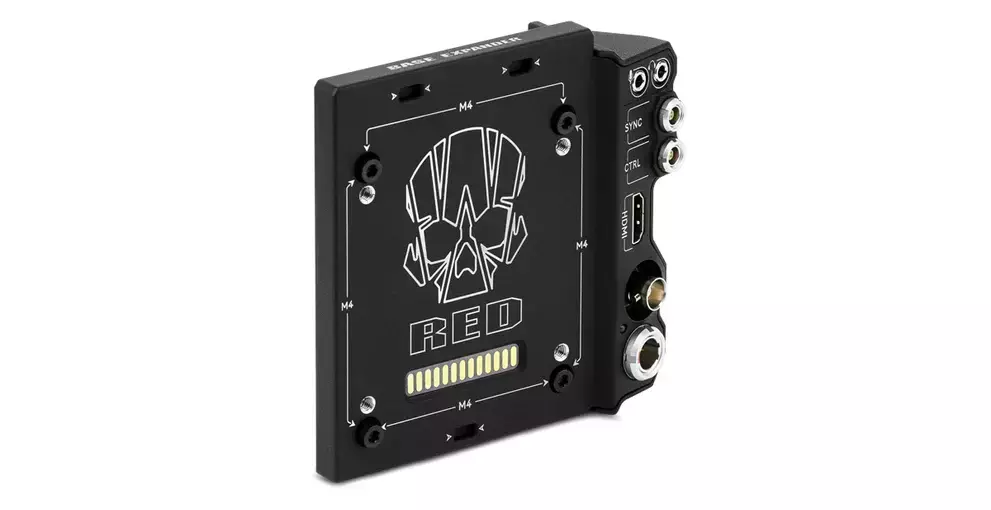

O DSMC2™ Base Expander é um módulo conector ideal para as necessidades gerais de entrada/saída (E/S). Fabricado em magnésio leve e durável, este módulo discreto é montado diretamente em seu DSMC2 BRAIN® e oferece conexões de interface para portas de alimentação (DC IN),  HDMI , 3G- SDI  (HD- SDI ),  CTRL  e SYNC  (para Timecode e Genlock ), bem como uma entrada de microfone de 3,5 mm e uma saída de fone de ouvido de nível de linha de 3,5 mm.

O expansor de base DSMC2 também oferece suporte de montagem traseira para módulos de bateria e energia compatíveis com o sistema de câmera, como o módulo DSMC2  REDVOLT  XL. O expansor de base DSMC² de baixo perfil oferece uma variedade de conectores e é ideal para atiradores independentes e de corrida.

NOTA :  Apenas um (1) módulo expansor pode ser usado por vez.

Dimensões         Altura: 4,57 pol. (116 mm)

Largura: 4,76 pol. (121 mm)

Profundidade: 1,50 pol. (38 mm)

Peso      0,45 libras (203 g)

Material              Magnésio

 Montagem CÉREBRO    4x parafusos de montagem cativos M4

 Conexões CÉREBRO      Fornecimento de energia via conector pogo traseiro DSMC2 (13 pinos)

Comunicação via conector de E/S traseiro DSMC2 (4×40 pinos)

Conectores        DC IN ( soquete LEMO 1B de 6 pinos  ) saída

3G- SDI  (75 Ω  BNC ), taxa de quadros máxima de 60 Hz Saída

HDMI  1.2 (soquete Tipo A), taxa de quadros máxima de 60 Hz

SYNC  (Genlock IN / Timecode IN / Sync IN) (  soquete LEMO 00B de 4 pinos  )

CTRL  (Tally  OUT  / RS-232 Rx e Tx) (  soquete LEMO

00B de 4 pinos) Entrada de microfone analógico estéreo (conector de 3,5 mm)

Saída de fone de ouvido estéreo (conector de 3,5 mm)

Conexões do Módulo de Bateria             Fornecimento de energia via conector pogo traseiro DSMC2 (13 pinos)

Áudio    Nível de microfone não compactado, de 24 bits, 48 ​​KHz, não balanceado

Temperatura de operação          0°C a 40°C (32°F a 104°F)

Temperatura de armazenamento           –20°C a 50°C (–4°F a 122°F)

Umidade operacional    0% a 85%, sem condensação

Umidade de armazenamento   0% a 85%, sem condensação

Requisitos de firmware                Compatível com todas as versões de firmware DSMC2

As especificações técnicas refletem informações atuais e projetadas. Tudo está sujeito a alterações.
